Visoko precizna široka{0}}brusilica bez centra

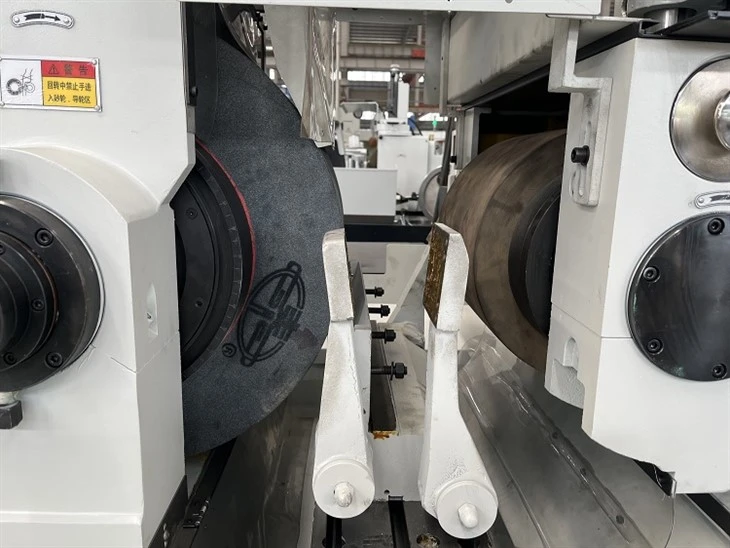

MX-M10200 serija visoke-precizne široke-brusilice sa širokim točkom bez centra je vrhunska-CNC mašina alatka dizajnirana za-veliki volumen, visoko{6}}brušenje dijelova dugih osovina. Probija ograničenja tradicionalne širine brusnog točka bez centra korištenjem ultra-širokog brusnog točka (obično većeg od ili jednakog širine 300 mm) u kombinaciji sa strukturom visoke-krutnosti kako bi se omogućio visoko efikasan način obrade "jedan-prolaz, potpuni-proces formiranja. To je osnovni dio opreme u proizvodnim linijama za dijelove dugih osovina u industrijama kao što su automobilska, hidraulična i tekstilna.







• Ultra-široke brusne ploče, udvostručenje efikasnosti

* Revolucionarni dizajn:Opremljen ogromnim brusnim točkovima u rasponu od 300 mm do 600 mm (ili čak širim), površina kontakta za brušenje je 2 do 3 puta veća od običnih modela.

* Velika-brzina kroz brušenje:Podržava veće uglove nagiba vodećih točkova, značajno povećavajući aksijalni pomak radnog komada. Za dugačke osovine dužine 500 mm-1500 mm, vrijeme ciklusa obrade može se smanjiti za 50%-70%, što značajno povećava učinak u jednoj smjeni.

* Bez oznaka alata:Ultra-široka pokrivenost izbjegava tragove alata i spiralne tragove uzrokovane ponovljenim klipnim brušenjem sa uskim brusnim pločama, što rezultira odličnom konzistentnošću površine.



• Vrhunska krutost, stabilna preciznost

* Hidrostatički sistem vretena:Za ogromno radijalno opterećenje koje stvaraju široki brusni točkovi, standardno dolazi sa hidrostatičkim vretenima ili dinamički balansiranim vretenom ultra-velikog promjera, osiguravajući nultu vibraciju i nultu deformaciju tokom velike-brzine rotacije.

* Ležaj za mineralno livenje:Celokupna baza mašine je napravljena od polimer betona (mineralni liveni), koji ima 10 puta bolje performanse apsorpcije udara od livenog gvožđa i izuzetno visoku termičku stabilnost, obezbeđujući tačnost bez pomeranja tokom dugotrajne-kontinualne obrade.

* Ekstra-duga karbidna potporna ploča:Koristeći posebno dizajniranu proširenu integralnu potpornu ploču od tvrdog metala, efikasno podupire vitke radne komade, sprječavajući deformaciju savijanja zbog vlastite težine i lako kontrolirajući cilindričnost unutar 0,002 mm/500 mm.



• Inteligentni CNC, zatvorena-kontrola petlje

* Više{0}}povezivanje osa:Opremljen 4-5-osnim CNC sistemom (X/Z/C/A/Y), koji omogućava preciznu digitalnu kontrolu kretanja brusne ploče, brzine/ugla vodećeg točka i pomeranja komode.

* Naknada za mjerenje na mreži:Integrirajući, na primjer, primjenu MARPOSS mjernog instrumenta u kontroli veličine provrta cilindra motora i metodama prevencije grešaka, on automatski kompenzuje habanje brusnih točaka i termičku deformaciju praćenjem dimenzija radnog komada u stvarnom-vremenu, postižući kontrolu tolerancije dimenzija od ±0,001 mm.

* Adaptivno brušenje:Ugrađeni-softver za inteligentni ciklus mljevenja automatski prilagođava strategiju uvlačenja (brzi hod - grubo brušenje - fino brušenje - završna obrada) na osnovu količine, sprječavajući opekotine i optimizirajući vrijeme ciklusa.



• Snažno hlađenje, ekološka proizvodnja

* Sistem prskanja za cijelu{0}} površinu:Više kompleta mlaznica pod visokim{0}}pritiskom raspoređeno je duž širine brusnog točka, u kombinaciji sa pumpom za hlađenje-protoka-(100L/min), osiguravajući dovoljno hlađenje i podmazivanje zone brušenja i sprječavajući izgaranje radnog predmeta.

* Visoko{0}}efikasna filtracija i uklanjanje čipova:Standardna konfiguracija uključuje veliki magnetni separator + papirni trakasti filter (ili centrifugalni separator), koji brzo uklanja velike količine otpadaka od mljevenja, održava rashladnu tekućinu čistom i produžava vijek trajanja brusnog točka.

* Prečišćavanje uljnom maglom:Potpuno zatvoreno kućište sa kolektorom uljne magle pod negativnim pritiskom ispunjava standarde za emisiju u životnu sredinu i poboljšava okruženje u radionici.







Sektor industrije	Tipični radni komad	Prednosti obrade
Automotive Parts	Pogonske osovine, poluge upravljača, klipnjače amortizera, podizači ventila	Visoka efikasnost za milione godišnjih obima proizvodnje, osiguravajući ravnost dugih osovina
Hidraulika i pneumatika	Klipnjače hidrauličnih cilindara, klipnjače cilindara, jezgra klipnih pumpi	Završna obrada ogledala (Ra<0.2μm), no spiral marks, excellent sealing performance
Tekstilne mašine	Vrteći valjci, vretena, duge igle	Rešava problem vibracija u vitkim osovinama, glatke i ujednačene površine
Industrija ležajeva	Dugi cilindrični valjci, valjci sa željezničkim ležajevima	Dobra konzistencija serije, izuzetno visoka geometrijska preciznost
General Machinery	Razne optičke osovine, osovine vodilice, osovine valjaka za štampanje	Prilagodljiv na različite materijale od čelika i nehrđajućeg čelika, fleksibilni procesi







Naziv proizvoda	Visoko precizna široka{0}}brusilica bez centra
Model	MX{0}}M10200
Uronite-feed
Prečnik brušenja	10-200mm
Max. Dužina brušenja	390mm
Putem-savoda
Prečnik brušenja	10-200mm
Specifikacija brusne ploče	P600x400x305mm
Specifikacija regulacionog točka	P350x400x203mm
Brzina brusnog kola	1110r/min
Regulacija brzine kotača (bez stepenica)	10-200r/min
Regulacija kuta okretanja okvira kotača
Vertical	-2 stepena - +4 stepena
Horizontalno	-2 stepena - +4 stepena
Min. količina okvira brusnog točka	0,002 mm
Minimalna količina za regulaciju okvira kotača	0.01mm
Količina/podjela hrane za brusni točak	0.01mm
Količina/podjela regulacije dodavanja kotača	0.01mm
Visina od središnje linije Gri. Wheel & Reg. Wheel to Work Rest	290mm
Totalna snaga
Motor brusnog točka	30KW
Regulacijski motor kotača	2.2KW
Napajanje	3N 50Hz 380V
Dimenzije mašine (DxŠxV)	3600x1850x1720mm
Težina mašine	Oko 10000 kg
Preciznost (standardne trake)
Roundness	0,002 mm
Cilindričnost	0,005 mm
Roughness	Ra0.32μm



Napomena:Specifični parametri i konfiguracije mogu se prilagoditi na osnovu crteža izradaka kupca i zahtjeva proizvodnog kapaciteta.





* Smanjenje troškova i poboljšanje efikasnosti:Iako je početna investicija veća, cijena po komadu je značajno smanjena, što rezultira kratkim periodom povrata (obično 1-2 godine).

* Nadogradnja kvaliteta:Potpuno rješava kvalitetne bolne tačke kod brušenja dugih-vrata, kao što su udubljenja, spiralni tragovi i opekotine, poboljšavajući kvalitet proizvoda.

* Pogodno za automatizaciju:Strukturni dizajn je prirodno prikladan za integraciju sa automatskim utovarnim regalima, portalnim robotima ili drugim robotskim sistemima, što lako omogućava stvaranje tvornica bez posade, -ugašenih svjetla.

* Proširenje procesa:Ne samo da je pogodan za obične čelične dijelove, već također, kada se koristi s CBN brusnim pločama, može efikasno brusiti materijale visoke{0}}tvrdoće kao što su čelik za ležajeve i alatni čelik.



Naše -brusilice bez centra sa širokim točkom su vrhunsko rješenje za preciznu proizvodnju dijelova dugih-vrata. Savršeno integrišu "tehnologiju širokih točkova" sa "modernom CNC inteligencijom", obezbeđujući moćne alate za produktivnost za proizvodna preduzeća koja žele visok učinak, visoku preciznost i visoku stabilnost. Kontaktirajte nas sada!
